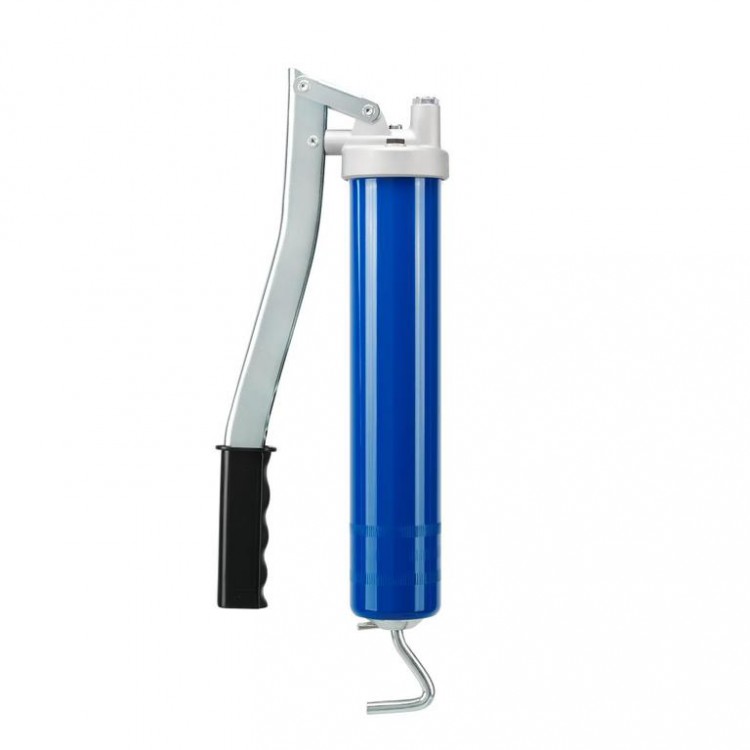

PRELIxx 2014.1 M 10 x 1, синий,

Смотрите видео ролик на русском языке, рассказывающий о серии смазочных шприцов PRELIxx.



Резьба шприца со стороны подачи

M 10 x 1

Переходник для заполнения

M 10 x 1

Объем заполнения (cм³)

500

Возможности заполнения

400-гр.-туба для смазки по DIN 1284, прибор для заполнения смазкой или заполнение вручную шпателем

Диаметр поршня насоса для смазки (mm)

9

Привод поршня подачи смазки

с помощью рычага

Объем подачи / ход (cм³)

1,2 при плотности смазки 0,92 кг/дм³, проверено с тубой со смазкой 400 гр. (12 511)

Давление подачи до (атм)

600

Пиковое давление (система) (атм)

900

Пиковое давление (головка шприца для смазки) (атм)

1200

Нажатие на выдвижную штангу

с помощью L-образной рукоятки

Запорная крышка

свободный

Толщина стенки корпуса шприца (mm)

1

Лакировка корпуса шприца

синий

Размеры, ДхШхВ (мм)

395 x 140 x 66

Вес (кг)

1,28

• Ниппель для заполнения (FN), M 10 x 1 нар. (12 670)
• Оцинкованные части: рукоятка, штанка поршня, фиксатор, крышка
• Головка шприца из литого цинка Z 410
• Шаровый вентиль оцинкован (85 589)
• Розборная и подвижная система штанги поршня
• Выдвижная штанга с L-образной рукояткой

• прибор работает со смазками NLGI 3 при 20 °C
• Объем подачи за ход при 200 атм. практически не меняется после 40.000 рабочих ходов
• Колба насоса, цилиндр и прокладка изготовлены с допуском 6 микрон (отсутствие ложного смазывания)
• При большом сотпротивлении, например при засохших точках смазки, пресс-масленку можно пробить коротким ходи рычага при значительно меньшем усилии
• Подача смазки вариируется от 0,1 до 1,6 см³ за ход
• Оптимальная конфигурация рычага, поэтому сила, необходимая для нажатия на рычаг, настолько мала насколько это возможно
• Манжета плотноприлегающая при ручной закладке смазки или тубе
• Благодаря подвижности штанги, манжета может быть введена также и при поврежденной тубе или не стандартной тубе
• Поврежденные тубы легко можно изъять
• Штагу можно зафиксировать в любой позиции - штангу не обязательно полностью выдвигать, для того чтобы освободить смазку от давления пружины (смазка не замыляется)
• Шприц легко разобрать, поэтому его можно легко очистить
• Вальцованная резьба на корпусе шприца не чувствительна к повреждениям вследствие ударов и позволяет легкое и быстрое вкручивание за 1,5 оборота
• Быстрый сброс воздуха полуооборотом корпуса шприца
• Разработан для жестких условий
• по DIN 1283

Размеры, ДхШхВ (мм)

395 x 150 x 70

Вес с упаковкой (кг)

1,43

Количество в упаковке

1
